LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

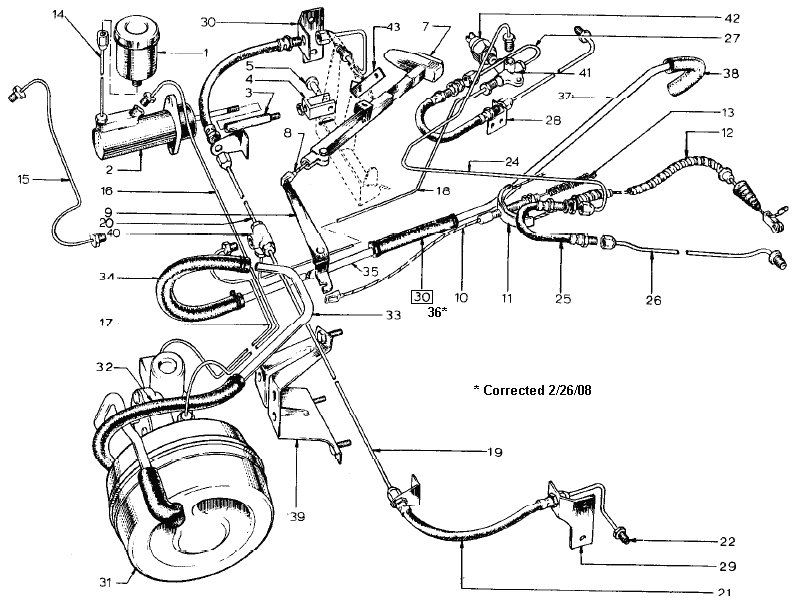

Section JA -- Brakes -- Servo Assisted

Lotus Europa Central -- Tech Specifications -- S1/S2 Parts Home -- Manuals Home -- Feedback
Click here to open a new window containing a searchable PDF copy. (375K)


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 046J60191 1 1        Reservoir
1 046J60411 1 1        Cap - Reservoir
1 046J00781 1 1        Mounting Bracket - Reservoir
2 046J60181 1 1        Master Cylinder Sleeving
2 046J60151 1 1        Repair Kit - Master Cylinder
2 046J00751 1 1        Adaptor
3 A046J0075          Replaced by 054J0075
3 A054J0075  1        Adaptor
4 046J00761 1 1 1       Clevis
5 W00841 1 1 1       Clevis Pin - Clevis to Pedal
5 4151 1 1 1       Split Pin - Clevis to Pedal
5 046J07271 1        +Handbrake Lever Assembly
7 A026J0704  1 1     + Handbrake Lever Assembly
7 A026J0705  1 1      +Handbrake Lever Assembly
8 046J00671 1 1 1       Handbrake Cable - Lever to Multiplier
9 046J00581 1 1 1     + Multiplier
9 046J00571 1 1 1      +Multiplier
9 046J00741 1 1 1       Pivot Bolt - Multiplier to Chassis
9 W00781 1 1 1       Washer - Multiplier to Chassis
10 046J00681 1 1 1       Handbrake Cable - Intermediate
11 046J60281 1 1 1       Compensator Assembly
12 046J00691 1 1 1       Handbrake Cable - rear
13 046J00161 1 1 1       Return Spring
14 046J60321 1 1        Bundy Pipe - Reservoir to Master Cylinder
15 046J6058  1      + Bundy Pipe - Master Cylinder to Union
15 054J6009  1       +Bundy Pipe - Master Cylinder to Union
16 046J6048 1 1      + Bundy Pipe - Master Cylinder to Servo
16 046J6047 1 1       +Bundy Pipe - Master Cylinder to Servo
17 054J6026  1        Bundy Pipe - Servo to Union
18 046J60371 1         Bundy Pipe - Front Union to Rear Union
18 054J6006  1 1       Bundy Pipe - Front Union to Rear Union
19 046J60351 1 1        Bundy Pipe - Union to Flexible Hose LH
20 046J60361 1 1        Bundy Pipe - Union to Flexible Hose RH
21 046J60162 2 2 2       Flexible Hose - Front
21 AUFN060H2 2 2 2       Nut - Flexible Hose Retaining
21 L06W00002 2 2 2       Washer - Flexible Hose Retaining
22 046J60442 2 2 2       Bundy Pipe - Flexible Hose to Caliper
24 046J60431 1 1 1       Bundy Pipe - Union to Flexible Hose Rear - LH
25 046J60202 2 2 2       Flexible Hose - Rear
25 AUFN060H2 2 2 2       Nut - Flexible Hose Retaining
25 L06W00002 2 2 2       Washer - Flexible Hose Retaining
26 046J60422 2 2 2       Bundy Pipe - Flexible Hose to Rear Brake
27 046J60451 1 1 1       Bundy Pipe - Union to Flexible Hose Rear - RH
28 046J20022 2 2 2       Bracket
29 046J20001 1 1 1       Bracket - LH
30 046J20011 1 1 1       Bracket - RH
31 046J6052 1         Servo Unit - Service Option
31 054J6023  1        Servo Unit
31 046J6055 1 1        Air Filter Element - Servo
32 046J6053 1 1        Vacuum Hose
33 046J6051 1 1        Pipe - Vacuum
34 046J6057 1 1        Vacuum Hose
35 046J6050 1 1        Pipe - Vacuum
36 046J6027  1        Vacuum Hose
37 046J6051 1 1        Pipe - Vacuum
38 054J6025  1        Vacuum Hose
38 046J0099
39 036J6054 1 1        Mounting Bracket - Servo Up to Chassis No. ?
39 A054J0164  1        Backing Plate From Chassis No. ?
40 046J6017 1 1        Union - Front 4 way Attaches with 7/16 head, 1/4" x 28 TPI, 1" long bolt, & 1/4" x 28 TPI Nyloc nut
41 046J6017 1 1        Union - Rear 4 way Attaches with 7/16 head, 1/4" x 28 TPI, 1" long bolt, & 1/4" x 28 TPI Nyloc nut
42 046J60251 1 1 1       Stop Lamp Switch  - More Info -
42 036J60591 1 1 1       Seal - Stop Lamp Switch
43 054J01041 1 1 1     + Support Bracket - Handbrake
43 XUFS05082 2 2 2       Screw - Support Bracket to Body
43 A05W10062 2 2 2       Washer - Support Bracket to Body
43 YUFN050F2 2 2 2       Nut - Support Bracket to Body
43 XUFS05081 1 1 1       Screw - Handbrake Lever to Support Bracket
43 YUFN1 1 1 1       Nut - Handbrake Lever to Support Bracket
